O úspěšnosti řešení úloh strojového vidění a vizuální inspekce do znační míry rozhoduje volba správného způsobu osvětlení scény. Osvětlovací jednotky DataLight DF15 nám mohou pomoci vyřešit překvapivě mnoho problémů s osvětlením průhledných, lesklých a reliéfně nevýrazných objektů. Tyto osvětlovače dokáží např. zvýraznit nezřetelné potisky integrovaných obvodů a dokonce i prach na zrcadle. Pojďme se podívat, jaký je princip osvětlení v temném poli a jak nám mohou být tyto osvětlovače užitečné.

Často musíme při osvětlování lesklých předmětů řešit problémy s nežádoucími odlesky, ve kterých se nám zcela ztrácí kresba obrazu. Obvykle se řídíme intuicí a po chvilce experimentování umístíme a nasměrujeme osvětlovací jednotku tak, aby největší odlesky směřovaly mimo zorné pole kamery. Takto osvětlovač umístíme do tzv. temného pole.

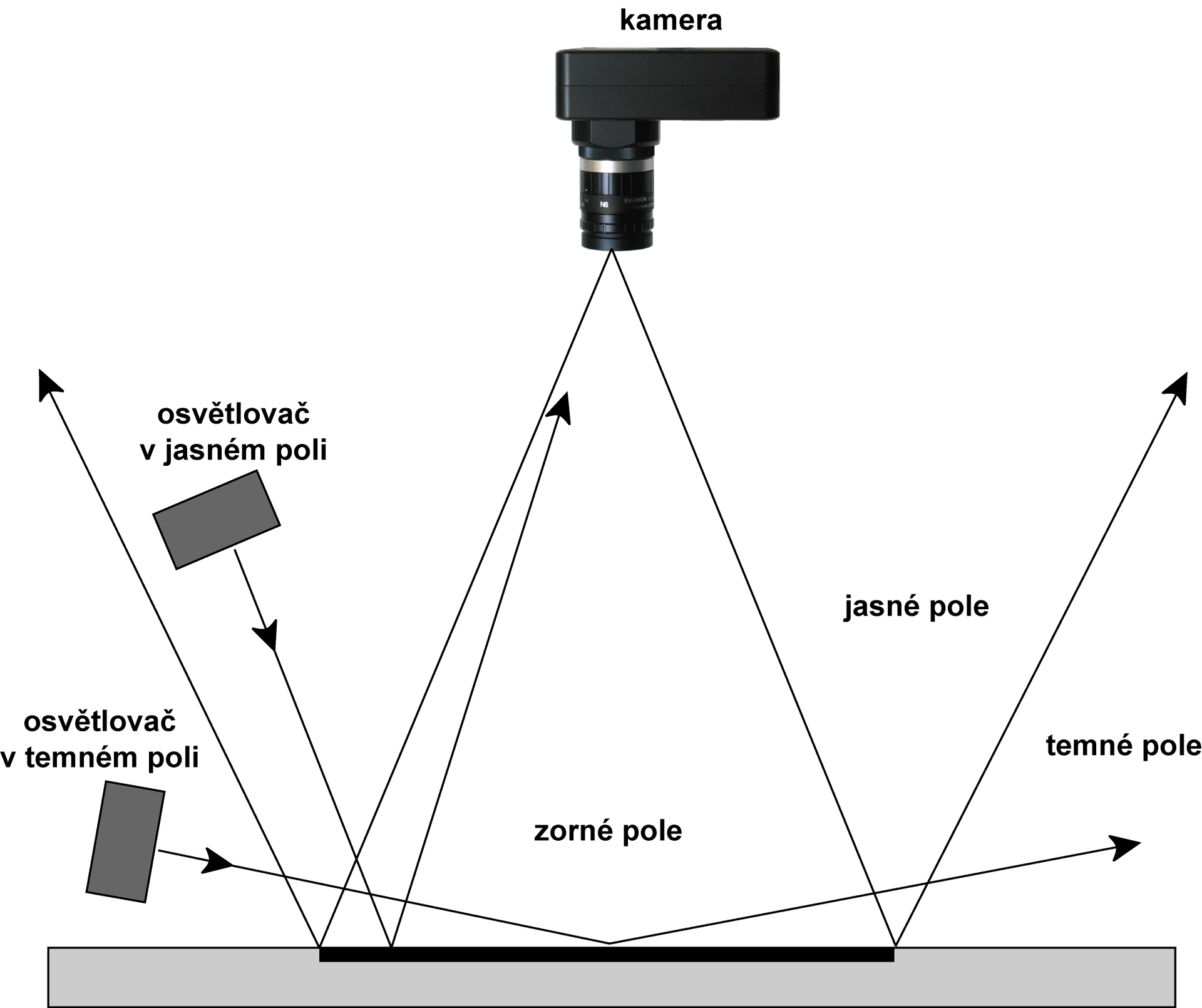

Osvětlovač v temném poli osvětluje scénu ze směru téměř kolmého k ose objektivu

Použití běžných osvětlovačů má ale své limity, pro zviditelnění velmi jemných reliéfů potřebujeme osvětlovač, který směruje světlo jen s malým rozptylem kolem zvolené roviny. Také je většinou nutno osvětlit objekt v jedné rovině ze všech stran současně. Při osvícení jen z jedné strany mohou důležité části reliéfu v obraze zaniknout. Nejlepší službu nám zde udělá kruhový osvětlovač v temném poli. Užitečná také bývá možnost volby barvy světla - použitím barevného filtru stejné barvy v kameře můžeme významně potlačit vliv nežádoucího okolního osvětlení a získat tak velmi detailní a kontrastní obraz sledovaného reliéfu. Takový osvětlovač typu DataLight DF15 je na následujících obrázcích. Vnitřní průměr prstence tohoto osvětlovače je 15 cm, můžeme tak osvětlovat i poměrně velké objekty.

DF15 má stejné připojení a stejné možnosti řízení jako ostatní osvětlovače DataLight
Také umístění čtyř upevňovacích závitů v hliníkovém těle se shoduje s ostatními osvětlovači

Malou ukázkou možností osvětlovače je zobrazení raženého reliéfu na rubu lesklé mince.

Mince, osvětlená osvětlovačem DataLight DF15 s červeným světlem a pokus osvětlit tuto minci běžným plochým osvětlovačem

Získaný obraz má vysokou čistotu a kvalitu podání detailů. Pomocí virtuálního přistroje kamery v prostředí systému Control Web, již obraz můžeme velmi snadno dále zpracovat. Několik ukázek výsledků vestavěných filtrů je zde uvedeno.

Vizualizace ražby na povrchu mince po detekci hran
Kostra lomů v ražbě

Ukázka detekce kontrastních rozdílů

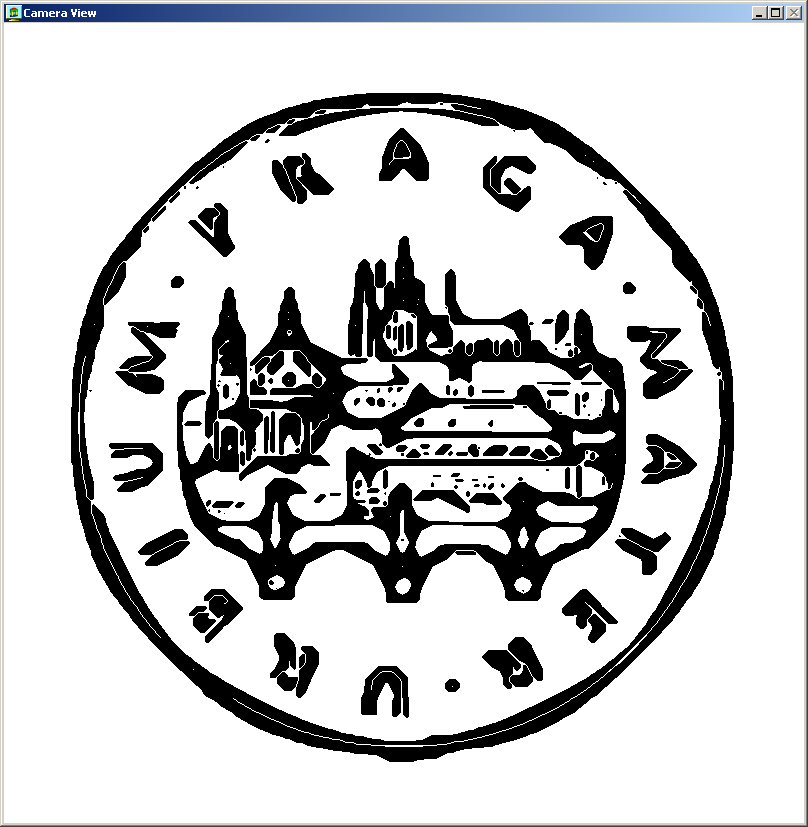

Příklad dilatace kresby do obalujících regionů

Osvětlovač je napájený dodávaným zdrojem 12VCD. Z jednoho zdroje je možno napájet několik stabilně svítících i zábleskových osvětlovačů současně. Upevňovací závity jsou na těle osvětlovače umístěny shodně s ostatními osvětlovacími jednotkami. Spotřeba osvětlovače dosahuje při plném nastaveném jasu asi 4W.

Osvětlovač DataLight DF15 s červeným světlem
Rozměrový a montážní výkres osvětlovací jednotky DataLight DF15

Osvětlení v temném poli je vynikajícím řešením pro zobrazování hran a okrajů objektů i jemných textur na plochách objektů. Tak jako ostatní osvětlovače DataLight, je i DF15 plně řiditelný prostřednictvím kamer DataCam. Je tedy snadné vytvořit kombinované osvětlení s přepínáním světel nebo s přisvětlováním scény z jednotlivých osvětlovačů podle potřeby a vyřešit tak i velmi komplikované úlohy vizuální inspekce s minimálními náklady.
